設計に挑戦（確認申請） Akane Planning CO.,LTD.

---

☆　建築確認申請に添付する図面の種類　☆

�@案内図 現場までを、目標物を含めて記載します。 �A付近見取図 現場付近を、半径５０ｍ程度の範囲で記載します。 �B配置図 ・縮尺１／２５０　又は　１／３００ ・隣地も含めて、土地の高低差も記載 ・合併浄化槽を設置する場合は、設置位置も記載 �C建物面積計算表 ・縮尺　１／１００ ・１Ｆ・２Ｆそれぞれと、テラスなども記載します ・計算過程も記載します ・建ぺい率・容積率・水平投影面積を計算 �D浄化槽仕様書 　（独自水洗化） ・認定書はメーカが用意していますので、設備屋さんで 　もらってください。 �E平面図・断面図 ・縮尺　１／５０又は　１／１００ ・平面図や断面図中に仕上げ材なども記載する �F立面図 ・縮尺　１／５０　又は　１／１００ �G耐力壁とダボの配置図 ・窓、ドアー、開口部分を含めて耐力壁を記載 ・縮尺　１／５０　又は　１／１００ �H見付面積図 ・けた行方向と張間方向の２面 ・縮尺　１／１００ �I構造概要一覧表と必要ダボ本数表 �G�Hに従って記入する

☆　図面記載例　☆

�@〜�Cの記載例　：Ａ２又はＡ１用紙に �Fの記載例　　　　：Ａ２又はＡ１用紙に �Eの記載例　　　　：又はＡ１用紙に �G〜�Iの記載例　：Ａ２又はＡ１用紙に

☆　申請用紙のフォーマットデータ　WORD版　☆

以下はZIP形式で圧縮格納されています。必要な方はダウンロードしてご使用ください。 建築確認申請書 建築工事届 完了検査申請書 建築概要書

---

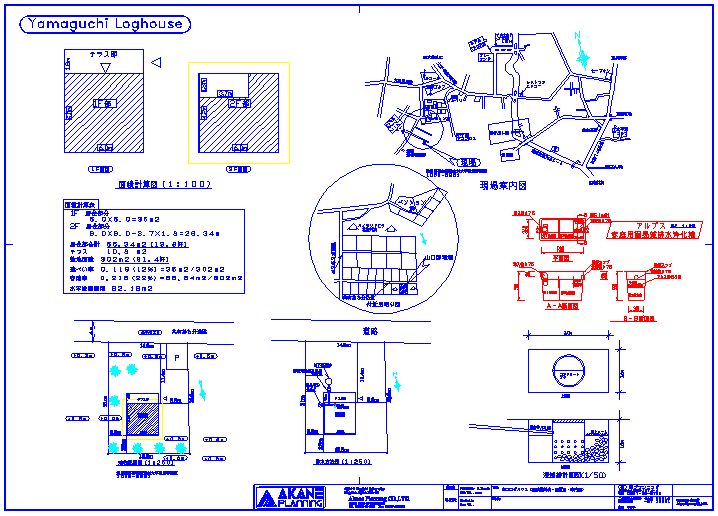

☆　下図　�@〜�Cの記載例　☆　　　　　　[このページの先頭へ]

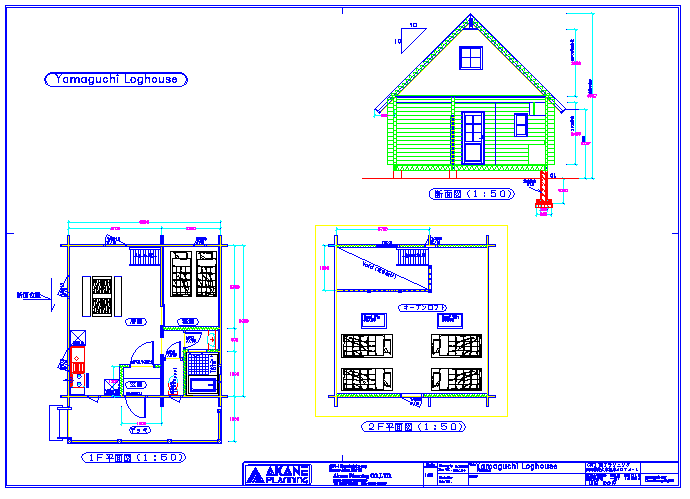

☆　下図　�Eの記載例　☆　　　　　　[このページの先頭へ]

☆　�Fの記載例　　　　　　[このページの先頭へ]

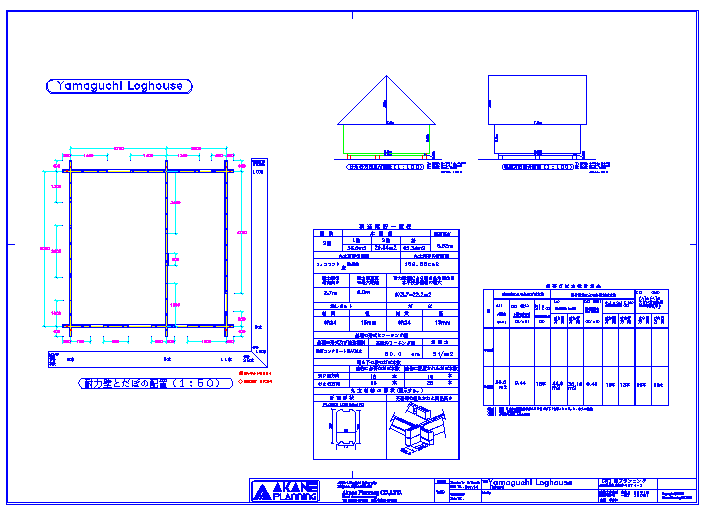

☆　�G〜�Iの記載例　　　　　　[このページの先頭へ]
