薪割機の使用方法
(C) Akane Planning CO., LTD.

「薪割機の説明書きが欲しい！」というご要望が出まして、その都度説明するが
大変です。
そこで、このページを使用しまして、使用方法を順序に合わせてご説明します。

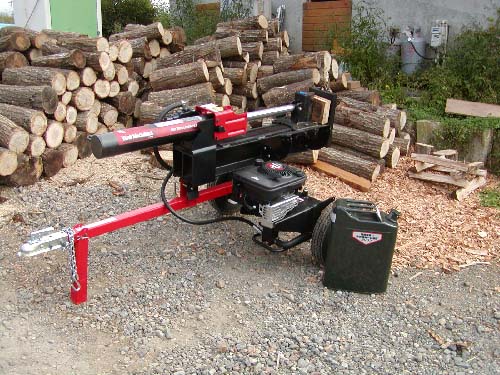

まずは薪割セットのご紹介です。
　①薪割機本体
　②ガソリン缶
　③防雨シート（写っていませんが・・・）

これらを１セットにして現場に配送されています。

ご注意）
●牽引フックが付いていますが、絶対に公道を走らないで下さい。！
●重量：２５０Kgほど有り、大人一人では平坦地を移動するのがヤットです。
　ですので、人力でトラックへの積込みは不可能とお考えください。
●できるだけ平坦な場所＋作業性の良い場所にセットしてください。

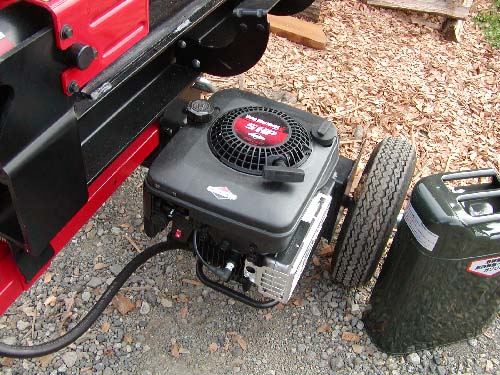

↑の写真をご覧下さい。まずはメカニズムの説明からです。
●普通の４サイクルのガソリンエンジンです。
●電動始動ではありません。「手動スタート」
●ON／ＯＦＦのスイッチだけしかありません。
●エンジンの動力で油圧ポンプを動作させています。

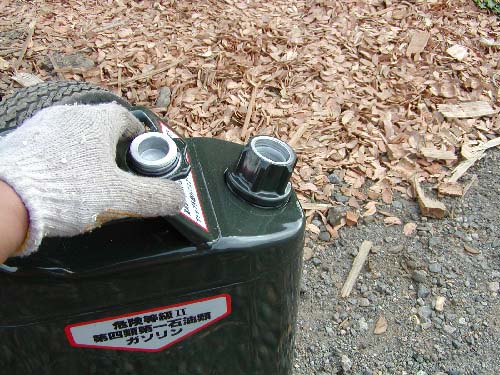

↑の写真はガソリンタンクです。
薪割機の使用開始前に必ず燃料を入れてください。
燃料となるガソリンは、自動車に入れる「無鉛ガソリン」です。

●まずは先端のキャップを外して下さい。

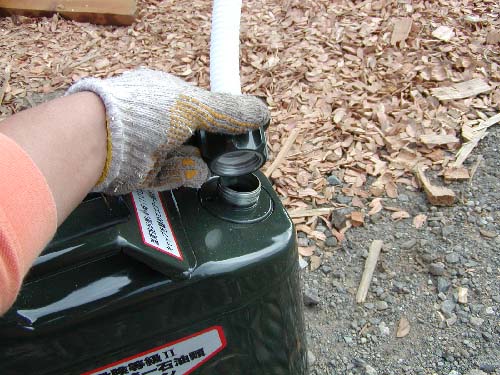

↑の写真はガソリンタンクです。

●さらにその下に有るキャップを外してください。

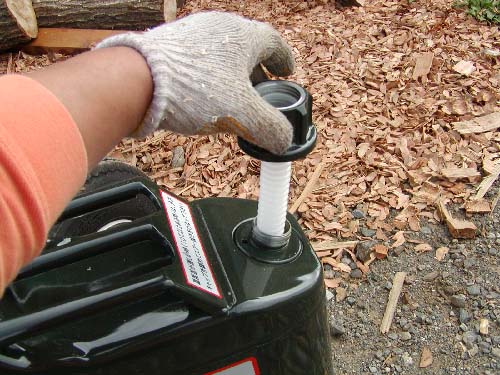

↑の写真はガソリンタンクです。

●ノズルが中に入っていますので、反対にしてキャップネジを閉めます。

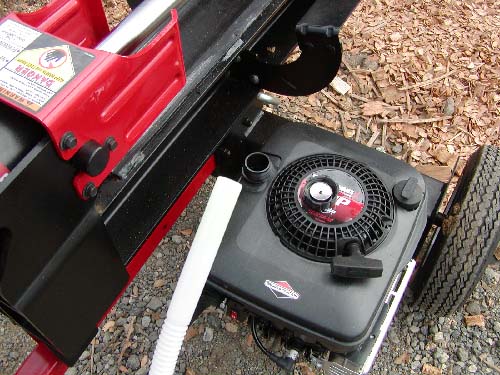

↑の写真はガソリンを薪割機に入れる様子です。

●エンジンユニット左側のドレインがガソリン給油口です。
●満タンにして下さい。

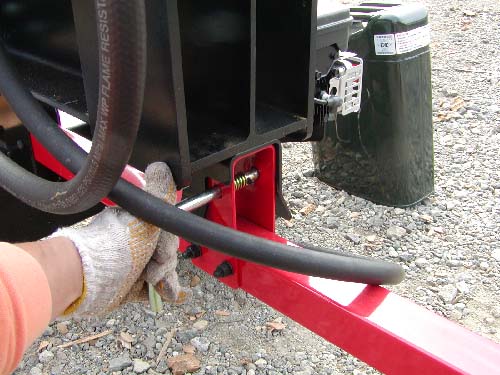

↑の写真は薪割刃を起す様子です。

●ストッパーレバーを一杯まで引き、薪割刃を起します。
　注意）油圧供給パイプを持って引き上げないで下さい。変形します。
●けっこう重いので、注意しましょう。
●刃を起したら、蝶番付近にある固定レバーで固定してください。

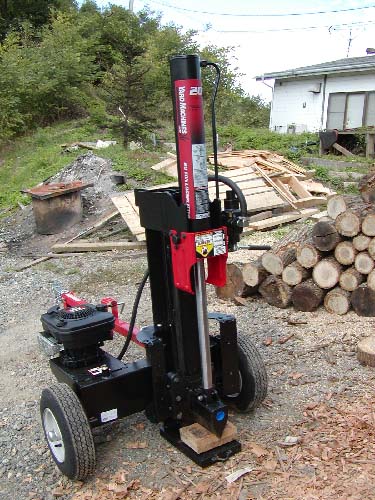

↑の写真は薪割刃を起した様子です。

●これでセット完了です。
●輸送中に刃が揺れないように噛物（木の片）をしています。
　これは外してから使用します。

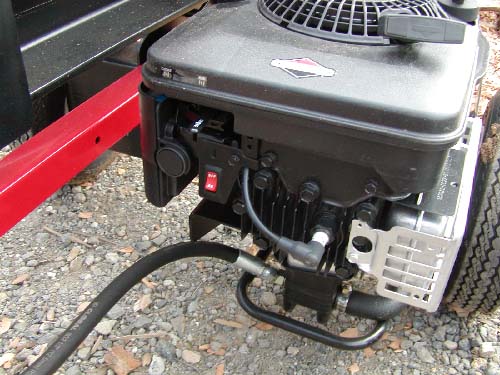

↑の写真は、いよいよ始動です。

●赤いスイッチをONにします。
●スイッチ上にチョークレバーが有りますが、操作しないでください。
　「右方向へ一杯（チョーク無し状態）である事を確認してください」

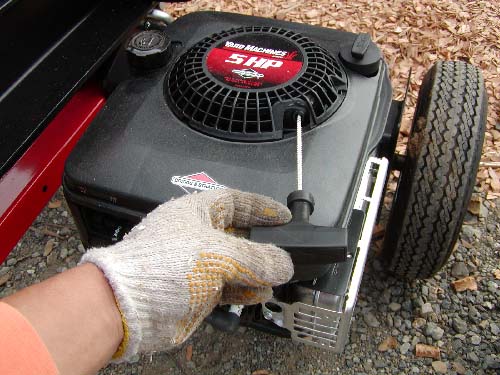

↑の写真は、いよいよ始動です。

●始動用エンジン回転ヒモを一揆に引っ張ってください。
●１０回以内にはエンジンが回り出すはずです。
●それでも始動できない場合は、ガソリンが入っているかチェックして
　ください。

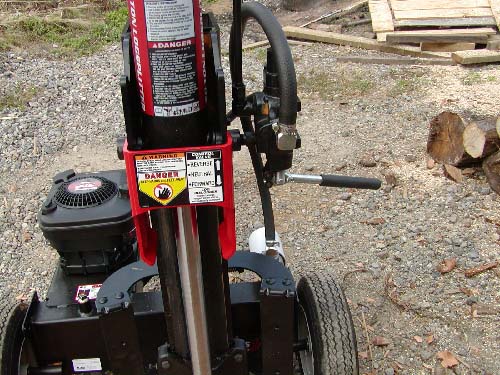

↑の写真は、運転レバーです。

●写真右側にレバーが有りますが、これが運転レバーです。
●３つのポジションが有ります。
　①レバーを上：リバース（刃が上方向に動きます）
　　　　　　　　　　「レバーが固定され、手を離しても刃はドンドン上方向へ
　　　　　　　　　　　動く」
　　　　　　　　　　「刃が限界まで上がれば、自動的にニュートラルになります」
　②レバーを下：フォワード（刃が下方向に動きます。）
　　　　　　　　　　「レバーを手で下げている時だけ動作します、手を離すと
　　　　　　　　　　　停止します。」
　③レバー中間：ニュートラル

と、とても簡単な操作です。

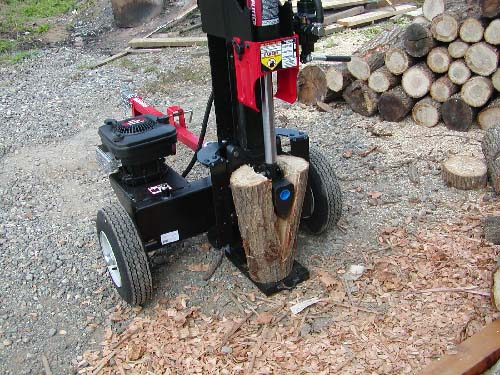

↑の写真は、運転中です。

●薪裂き機って感じです。
●２０トンの力が有りますので、けっこう太い丸太も簡単に割ってくれます。

さて、これで操作方法の説明は終了です。
撤収は、上説明の反対をなさればOKです。
頑張って、薪作りをなさってください。

＜最後にご注意をもう一度＞

※「ひとつ間違うと危険な道具」です。慎重に取り扱い願います！。
※足や指を挟みますと、とても痛くて血も出ます。レバー操作は慎重に！。
※薪割以外のご使用はお止めください！。
